Методические указания по прокладке ретрансляторов в шахтных системах беспроводной связи ——Эффективные решения для сетей и заземления

Ⅰ、 Адаптация сценария: прямая дорога vs многооборотная среда
1.Беспроводной режим (сценарий прямого прохода)
• Дальность передачи: до 500 метров (прямой проход без препятствий).
• Ограничения: Затухание сигнала очевидно при большом количестве витков, и для релейной передачи необходимо добавить беспроводной репитер в точке перегиба.
2. Проводной режим (сложная сцена прохождения поворотов)
• Применимая ситуация: Когда на проезжей части много поворотов и препятствия плотные, используйте трос, чтобы «пропустить» сложный участок дороги.
• Рекомендуемые кабели: витая пара (недорогие на короткие расстояния) или оптоволоконные (с защитой от помех на большие расстояния).

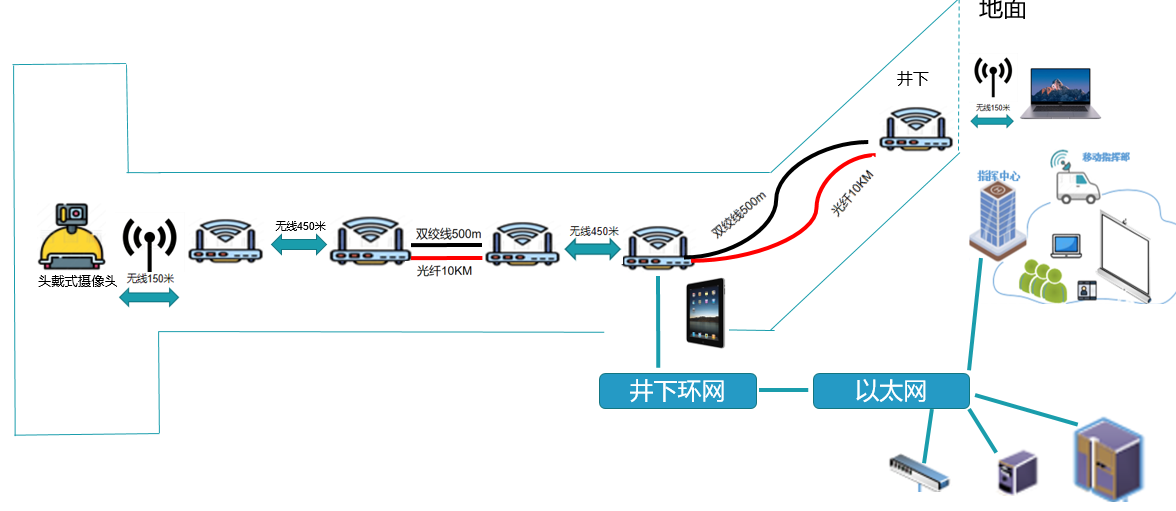

Ⅱ、Репитер поддерживает 3 режима проводного доступа, которые можно гибко выбирать в зависимости от состояния скважинного оборудования:

1.Доступ к сетевому кабелю (RJ45)
• Применимые условия:
✅ Коммутатор подземной кольцевой сети находится в нормальном режиме работы и соединен с кольцевой сетью заземления.
• Шаги:
(1) Убедитесь в отсутствии конфликта между IP беспроводной системы и кольцевой сетью.
(2) Подключите ретранслятор к подземному коммутатору с помощью сетевого кабеля.
(3) Земля может соединяться с землей через кольцевую сеть.

2.Прямое подключение кабеля витой пары
• Применимые условия:
✅ Под землей нет коммуникационного оборудования, поэтому необходимо быстро построить временные линии.
•Шаги:
(1) Ретрансляторы, напрямую подключенные к подземным и наземным кабелям с помощью витой пары.
(2) Наземное оборудование может обмениваться данными путем подключения к наземному ретранслятору.

3.Оптоволоконный доступ
• Вариант 1 (через кольцевую сеть):
✅ Скважинное оборудование имеет оптоволоконный интерфейс и работает в штатном режиме.
(1) Убедившись, что IP-адрес не конфликтует, подключите ретранслятор к оптоволоконному кабелю и подземному оптоволоконному коммутатору.
(2) Наземная-подземная связь через кольцевую сеть.
• Вариант 2 (прямое оптоволоконное соединение):
(1) Прямое соединение подземных и наземных ретрансляторов с помощью оптических волокон для обхода кольцевой сети.
(2) Подходит для сценариев с большой протяженностью и высокой пропускной способностью.

Советы: В сложных условиях добычи полезных ископаемых рекомендуется использовать «проводную и беспроводную» гибридную сеть, учитывая гибкость и стабильность! 🌐
